HY-板式双卡型管道修补器

板式双卡修补器具备板式单卡修补器的所有特性及优点,适用于DN350以上大口径直管线的快速修补,双卡锁紧结构让预紧力更均衡,保证密封效果,内部网格四弧面设计使修补范围更广。


所属分类:

产品介绍


产品特性:

板式双卡修补器具备板式单卡修补器的所有特性及优点,适用于DN350以上大口径直管线的快速修补,双卡锁紧结构让预紧力更均衡,保证密封效果,内部网格四弧面设计使修补范围更广。安装快捷方便,节约成本,性价比高。



应用领域:

船舶,油田,化工,供排水,工厂,矿山,消防天然气,电力,机械设备,居家等领域的管线修补。

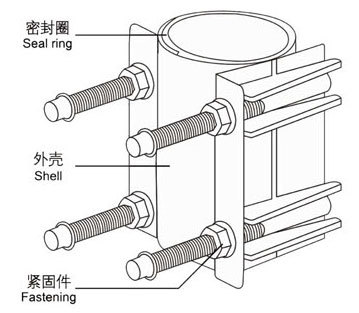

产品材质:

xq

外壳
Shell
不锈钢
Stainless steel
 AISI201/AISI304/AISI316L/AISI316Ti
密封圈
Seal ring
三元乙丙
(EPDM)
适用温度: -30℃至+130℃
介质:可用于各种水质、废水、
空气、固体和化学品
Applicable temperature:- 30 °C to+130℃
Medium: It can be used in various water qual-
ity, wastewater, air, solid and chemicals
丁腈
(NBR)
 适用温度: -25℃至+100℃
介质:可用于气体、煤气、油、
燃料及多种碳氢化合物
Applicable  temperature:-  25  ℃  to+100℃
Medium: It can be used for gas, coal gas, oil,
fuel and various hydrocarbons
另:可选配氢化丁腈橡胶(HNBR)硅橡胶(MVQ)和氟橡胶(VTONA)
Additionally: optional H NBR,MVQ,VITON A
紧固件
Fastening
防 腐 达 克 罗 处 理 重 载 螺 栓 、 轴 销 , 也 可 选 配 不 锈 钢 、 聚 四 氟 乙 烯 配 件
Anti-corrosion Dacromet treatment of heavy-duty bolts, pins, stainless steel, PTFE accessories can also be selected



产品规格:

适用管径

ODmin-ODmax(mm)

工业允用压力

WP(bar)

长度范围

S(MM)

螺栓

M

扭矩

NM

88-108

16

150-600

14

80

108-128

16

150-600

14

80

113-133

16

150-600

14

80

120-141

16

150-600

14

80

168-188

16

150-600

14

80

174-194

16

150-1200

14

80

219-239

16

150-1200

16

100

228-249

16

150-1200

16

100

238-258

16

150-1200

16

100

258-278

16

150-1200

16

100

273-293

16

150-1200

16

100

282-302

10

150-1200

16

100

29-5315

10

150-1200

16

100

324-344

10

150-1200

16

120

335-356

10

150-1200

16

120

347367

10

150-1200

16

120

357-376

10

150-1200

16

120

365-384

10

150-1200

16

120

383-402

10

150-1200

16

120

404-423

10

150-1200

16

120

421-440

10

150-1200

16

120

436-455

10

150-1200

16

120

453-472

10

150-1200

16

120

469-488

10

150-1200

16

120

488-507

10

150-1200

16

130

505-525

10

150-1200

16

130

526-545

8

150-1200

16

130

547-566

8

150-1200

16

130

582-581

8

150-1200

16

130

582-601

8

150-1200

16

130

630-650

8

150-1200

16

130

670-690

8

150-1200

16

130

720-740

8

150-1200

16

130



注:

1、因型号太多,版面有限,更大口径及特殊口径、特殊材质,可根据客户要求定制。

2、所有产品的安装方法及安装使用过程中遇到的问题请及时联系公司售后人员,我们将第一时间做出解答。

产品特性及用途

抗震,抗冲,降噪:

这种连接器,修补器改变了传统的刚性连接为挠性连接,使管系处于抗冲振,消噪声的状态。这种连接器,修补器本身可耐0.02秒内350g 加速度冲击,与法兰方式相比,噪音强度可降低80%,有利于整个管系,包括泵,阀,仪表等安全正常使用,延长寿命。



减轻管系重量:

与法兰方式相比可减重约75%。



节省管路空间:

装拆无需法兰式的全周相施工,只从一侧锁拧螺栓,因而可节省管路布置与施工空间达50%,对空间,有限的舰船合理配置管系意义重大。挠性连接允许两管轴线错角10,单管偏移角6,管端间距可达5--35mm等,宽松的公差范围避免了高精度装配要求,有利于造船工业推广总段建造和“浮筏”隔振将噪等先进工艺结构措施。无论在造船安装偏差或舰船航行引起偏移对管道连接器,修补器都无不良影响。



性价比较高:

该连接器,修补器施工费用,比法兰节约,单个成本虽比一般法兰价格略高,但其使用寿命长,性价比较高。而在铜镍合金和不锈钢管路上,单个成本低于或接近,中管径,铜镍合金法兰和不锈钢法兰。



维修方便:

在修复管路时,即使管内有油水状态,因无须焊接也不需加热,而无火灾,无爆炸的危险,应用双卡式,开启式,折叠式修补器,可从各种破损管路外面,采用包扎方式进行抢修。



如果在新铺设管道工程中使用本产品,可在人力,物力和财力上获得最佳综合经济效果。

在施工现场不必对管线端面和表面进行特殊整形光滑处理,只要管道末端无特殊变形,擦干泥土即可进行安装施工。

安装一个连接器通常只需要5分钟左右,修补器可在线操作,也只需要10--20分钟。特别是在比较狭小的空间作业时,其优势更为明显。就操作上一般色只需1--2人即可。

本产品使用上不受管道材质不同的影响,管径差异和轴线偏角在规定范围内时也都可以有效使用。
